उत्पाद विवरण:
|
| कुंडल संरचना: | toroidal | कुंडल संख्या: | ऑटोट्रांसफॉर्मर |
|---|---|---|---|
| सामग्री: | फेराइट | इनपुट वोल्ट: | 230VAC |
| आउटपुट वोल्टेज: | 10V,17V,24V,30V | शक्ति: | 80वीए |
| मॉडल: | EE55 EE14 EE16 EI22 ED8 EI66 EE8.3 EE10 EE12 EE15 EE19 EE20 EE22 EE25 EE29 EE42 EE44 EE48 PQ26 | प्रकार: | ईई ईआई पीक्यू ईएफडी ईएफ |
| हाई लाइट: | ईआई पावर ट्रांसफार्मर ei20,ईआई पावर ट्रांसफार्मर ei30,ei19 ऑडियो आइसोलेशन ट्रांसफार्मर |
||
ईआई ट्रांसफार्मर एक प्रकार का इलेक्ट्रॉनिक ट्रांसफार्मर है, जिसे लोहे के कोर के आकार के अनुसार परिभाषित किया जाता है,क्योंकि ईआई ट्रांसफार्मर का लोहे का कोर "ई" प्रकार के टुकड़े और "आई" प्रकार के टुकड़े द्वारा ओवरलैप किया जाता है, तो यह एक ईआई ट्रांसफार्मर कहा जाता है। ईआई ट्रांसफार्मर आम तौर पर शक्ति आवृत्ति (कम आवृत्ति) ट्रांसफार्मर (50 हर्ट्ज या 60 हर्ट्ज), शक्ति ट्रांसफार्मर, और कुछ ऑडियो ट्रांसफार्मर भी ईआई,जैसे कि ऑडियो में इस्तेमाल किया.
सामान्य विनिर्देश:

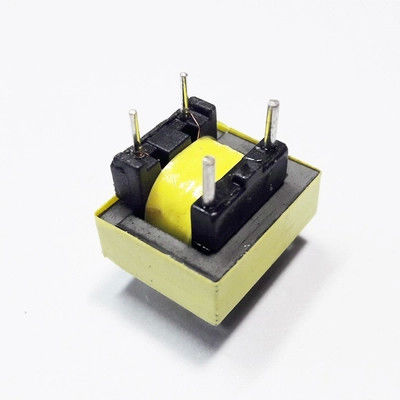

पैटर्न नंबर:EI19 नरम पैर 2+3
भंडारण समय सीमाः-45°C से +125°C तक
परिचालन समय सीमाः-40°C से +85°C
सापेक्ष आर्द्रता सीमाः5% से 95% तक
विद्युत विनिर्देशः ((25°C)
| परीक्षण | घुमाव अनुपात |
L (((1-3) 1KHZ 0.3V 25% |
L (((4-5) 1KHZ 0.3V 25% |
डीसीआर ((1-3) १५% |
डीसीआर ((4-5) १५% |
HI-POT 1mA,60S |
| EI1901 | 1:1 | 1.2H | 1.2H | 22Ω | 28Ω | 500 वी |
| १९०२ | 1:1 | 1.9H | 1.9H | 270Ω | 336Ω | 500 वी |
| १९०३ | 1:1 | 585mH | 585mH | 60Ω | 75Ω | 500 वी |
| १९०४ | 1:5 | 2.9H | 150mH | 340Ω | 12.5Ω | 500 वी |
| १९०५ | 1:11 | 266mH | 17H | 71Ω | 1.58KΩ | 500 वी |
